作者：葉勤

在混凝土外加劑勻質(zhì)性試驗中，固含量是重要指標之一。混凝土外加劑產(chǎn)品固含量的高低對企業(yè)接收原料、客戶接收產(chǎn)品影響頗大。過低：客戶運用過程中達不到預期效果，過高：產(chǎn)品成本損失。所以，對于麥斯特建工，嚴格把控和檢測固含量是控制混凝土外加劑產(chǎn)品質(zhì)量的快速途徑。

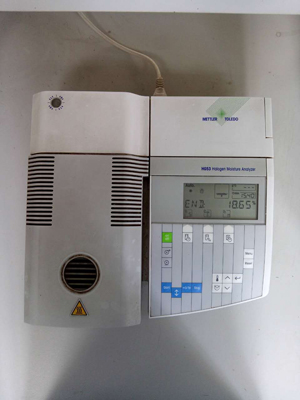

固含量的測定是指在規(guī)定條件下，烘干后剩余部分占總量的質(zhì)量百分數(shù)。測定的傳統(tǒng)方法是烘箱法，此方法適合一次多批量的測定，但測試時間長達2個多小時，且中途烘箱不能打開，最后的數(shù)據(jù)誤差較大。隨著科技的發(fā)展，我公司在2000年建廠后，就采用了鹵素水份測定儀測定混凝土外加劑產(chǎn)品的固含量，此方法快速、方便、精準度高。一般萘系減水劑20分鐘，聚羧酸減水劑15分鐘就可以得出結(jié)果。而同一個樣品的重復檢測誤差也在0.2%之內(nèi)。這樣每天的混凝土外加劑原料和產(chǎn)品的固含量測試，可是麥斯特建工的檢測人員每批檢測的，而在相應的產(chǎn)品質(zhì)保書上也會寫上實測值，這在混凝土外加劑行業(yè)內(nèi)也算是獨樹一幟了。

對于操作方法，麥斯特建工檢測人員結(jié)合自身經(jīng)驗，在檢測樣品時候加一層烘干的標準砂，這樣便于樣品的均勻性和之后的鋁盤的反復利用。

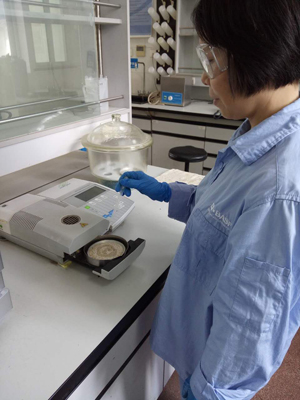

一般在檢測前先設(shè)置儀器程序，如溫度、時間等。將干燥過的鋁盤置于儀器的托盤中，調(diào)零；在鋁盤中均勻地加入干燥過的標準砂20～30g，再次調(diào)零；用滴管將2.0g左右樣品均勻滴在標準砂的表面，待穩(wěn)定，按start開始測試。測試結(jié)束，在顯示屏上直接讀數(shù)，并且可以打印所有數(shù)據(jù)。

如今，水份測定儀的廠商、型號多樣，操作原理基本相同。此方法雖然操作簡單，我公司的老師傅也有經(jīng)驗如下：

1、測試中所用鋁盤、標準砂必須事先經(jīng)過干燥，放置在干燥缸備用。

2、儀器放置在相對密閉的環(huán)境之中，測試環(huán)境不能有外力影響，如有風、有震動等，容易讓儀器的數(shù)據(jù)不穩(wěn)定。

3、連續(xù)測試樣品時，必須保證儀器冷卻至室溫后再繼續(xù)使用。

4、測試固體材料無需加標準砂，鋁盤調(diào)零后，直接加入測試。

5、對于特殊物料，需查找適合的加熱時間、溫度等參數(shù)，設(shè)置程序。
