作者：葉勤、丁宜聰

混凝土凝結(jié)時(shí)間是指水泥從加水到水泥失去可塑性的時(shí)間。凝結(jié)時(shí)間又分為初凝和終凝。初凝是指從水泥加水拌合起至標(biāo)準(zhǔn)稠度凈漿開始失去可塑性所需的時(shí)間；終凝是指從水泥加水拌合起至標(biāo)準(zhǔn)稠度凈漿開始失去可塑性，并開始產(chǎn)生強(qiáng)度所需的時(shí)間。

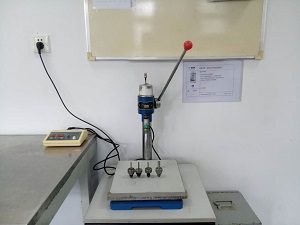

凝結(jié)時(shí)間采用貫入阻力儀測(cè)定，儀器精準(zhǔn)度為10N，凝結(jié)時(shí)間測(cè)量方法如下：

將混凝土拌合物用5mm（圓孔篩）振動(dòng)篩篩出砂漿，拌勻后裝入上口內(nèi)徑為160mm，下口內(nèi)徑為150mm，將高150mm的剛性不滲水的金屬圓筒，試樣表面應(yīng)略低于筒口約10mm，用振動(dòng)臺(tái)振實(shí)，約3s—5s，置于（20±2）℃的環(huán)境中，容器加蓋。一般基準(zhǔn)混凝土在成型后3h—4h，摻早強(qiáng)劑的在成型后1h—2h，摻緩凝劑的在成型后4h—6h開始測(cè)定，以后每0.5h或1h測(cè)定一次，但在臨近初、終凝時(shí)，可以縮短測(cè)定間隔時(shí)間，每次測(cè)定點(diǎn)應(yīng)避開前一次測(cè)孔，其凈距為試針直徑的2倍，但至少不小于15mm，試針與容器邊緣之距離不小于25mm。測(cè)定初凝時(shí)間用截面積為100mm2的試針，測(cè)定終凝時(shí)間用20mm2的試針。

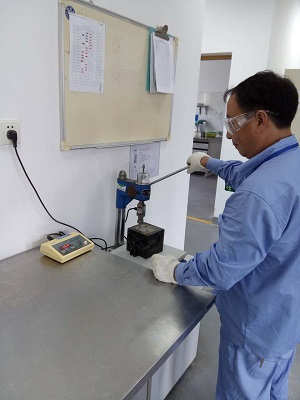

測(cè)試時(shí)，將砂漿試樣筒置于貫入阻力儀上，測(cè)針端部與砂漿表面接觸，然后在（10±2）s內(nèi)均勻地使測(cè)針貫入砂漿（25±2）mm深度。記錄貫入阻力，精確至10N，記錄測(cè)量時(shí)間，精確至1min.貫入阻力按下式計(jì)算，精確至0.1MPa

R=P/A

式中：

R——貫入阻力，（MPa）

P——貫入深度達(dá)25mm時(shí)所需的凈壓力，（N）

A——貫入阻力儀試針的截面積，（mm2 ）

根據(jù)計(jì)算結(jié)果，以貫入阻力值為縱坐標(biāo)，測(cè)試時(shí)間為橫坐標(biāo)，繪制貫入阻力值與時(shí)間關(guān)系曲線，求出貫入阻力值達(dá)3.5MPa時(shí)，對(duì)應(yīng)的時(shí)間作為初凝時(shí)間；貫入阻力值達(dá)28MPa時(shí)，對(duì)應(yīng)的時(shí)間作為終凝時(shí)間，從水泥與水接觸時(shí)開始計(jì)算凝結(jié)時(shí)間。

凝結(jié)時(shí)間對(duì)混凝土的施工有著重要意義，混凝土的施工要經(jīng)過攪拌、運(yùn)輸、澆搗等一系列工藝過程，在此過程混凝土不能開始凝結(jié)，因此，初凝時(shí)間短，將會(huì)影響混凝土的運(yùn)輸和澆灌。當(dāng)施工完畢，則要求盡快硬化，形成強(qiáng)度，終凝時(shí)間長(zhǎng)，則影響混凝土工程的施工速度。

在測(cè)定凝結(jié)時(shí)間過程中，由于儀器的敏感度很強(qiáng)，手感、快慢要保持一致。麥斯特的老師傅總結(jié)多年經(jīng)驗(yàn)，把混凝土按強(qiáng)度不同進(jìn)行分類，來測(cè)試凝結(jié)時(shí)間：

C30以下的混凝土，由于膠凝材料少，有泌水現(xiàn)象，因此，手感表面沒有凝結(jié)，而用儀器測(cè)下面已經(jīng)開始凝結(jié)，容易錯(cuò)過初凝時(shí)間。

C30—C50的混凝土，凝結(jié)時(shí)間測(cè)試比較標(biāo)準(zhǔn)，上下基本一樣，手感開始凝結(jié)，儀器測(cè)試也開始凝結(jié)。

C50以上的混凝土，凝膠材料多，漿料較粘，表面容易風(fēng)干、結(jié)皮，手感表面凝結(jié)，但儀器測(cè)下面還未凝結(jié)，這就是“假凝”現(xiàn)象。
