丁宜聰，葉勤（上海麥斯特建工）

在混凝土外加劑的檢測(cè)中，砂漿減水率的測(cè)定為重要指標(biāo)之一。簡(jiǎn)單的說(shuō)，減水率就是砂漿摻入外加劑后，減少的用水量與原來(lái)用水量的比率。為了控制產(chǎn)品質(zhì)量的波動(dòng)性，在麥斯特建工，實(shí)驗(yàn)室對(duì)每批混凝土外加劑產(chǎn)品都進(jìn)行了砂漿減水率的測(cè)定。

具體步驟如下：

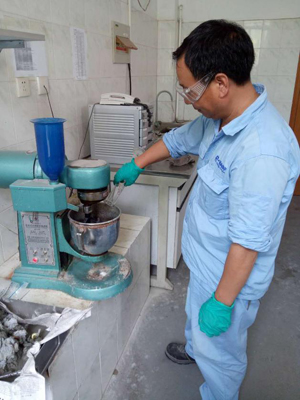

1、使攪拌機(jī)處于待工作狀態(tài)，然后按以下程序進(jìn)行操作：用量筒稱量規(guī)定的水和外加劑，加入鍋里，再加入水泥450g，把鍋放在固定架上，上升到固定位置，然后立即開(kāi)動(dòng)機(jī)器，低速攪拌30s后，在第二個(gè)30s開(kāi)始的同時(shí)均勻地加入標(biāo)準(zhǔn)砂，機(jī)器轉(zhuǎn)至高速再攪拌30s。停拌90s，在第一個(gè)15s內(nèi)用一模刀將葉片和鍋壁上的膠砂刮入鍋中間，同時(shí)，將量筒內(nèi)剩余的幾滴水再次加入鍋中。在高速下繼續(xù)攪拌60s。各個(gè)階段攪拌時(shí)間誤差應(yīng)在±1s以內(nèi)。

2、在拌和砂漿的同時(shí)，用濕布模擦跳桌的玻璃臺(tái)面、搗棒、截錐圓模及模套內(nèi)壁，并把它們置于玻璃臺(tái)面中心，蓋上濕布，備用。

3、將拌好的砂漿迅速的分兩次裝入模內(nèi)，第一次裝入截錐圓模的三分之二處，用抹刀在相互垂直的兩個(gè)方向各劃5次，并用搗棒自邊緣向中心均勻搗15次，接著裝第二層砂漿，裝至高出截錐圓模約20mm，用抹刀劃10次。在裝膠砂和搗實(shí)時(shí)，用手將截錐圓模按住，不要使其產(chǎn)生移動(dòng)。

4、搗好后取下模套，用抹刀將高出截錐圓模的膠砂刮去并抹平，隨即將截錐圓模垂直向上提起置于臺(tái)上，立即開(kāi)動(dòng)跳桌，以每秒一次的頻率使跳桌連續(xù)跳動(dòng)30次。

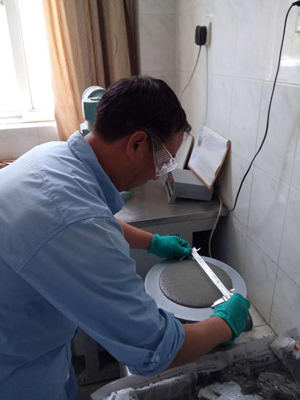

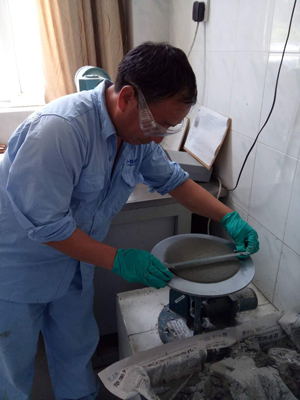

5、跳動(dòng)完畢用卡尺量出砂漿底部流動(dòng)直徑，取相互垂直的兩個(gè)直徑的平均值為該用水量時(shí)的砂漿流動(dòng)度，用mm表示。

綜所上述，做一個(gè)砂漿很簡(jiǎn)單，但做一個(gè)標(biāo)準(zhǔn)與合格的砂漿很難，做為一個(gè)在麥斯特建工做了十幾年混凝土外加劑砂漿實(shí)驗(yàn)的老師傅，我自己總結(jié)了以下幾點(diǎn)操作要點(diǎn)。

1、稱量精準(zhǔn)  印象中混凝土是粗獷型的，但在做砂漿時(shí)，稱量水和混凝土外加劑都要精準(zhǔn)度到0.01g，因?yàn)榛炷镣饧觿┊a(chǎn)品敏感性很強(qiáng)，多一滴少一滴都會(huì)影響砂漿的擴(kuò)展度和流動(dòng)度。

2、要做到四個(gè)“保持一致”：水泥作為砂漿中重要的介質(zhì)之一，每次試驗(yàn)時(shí)，水泥要保持一致；試驗(yàn)中用水的溫度要保持一致；擦拭用的毛巾的濕度要保持一致；整個(gè)做砂漿的時(shí)間要保持一致。溫度、濕度、時(shí)間對(duì)砂漿的損失都會(huì)有變化，從而影響擴(kuò)展度。

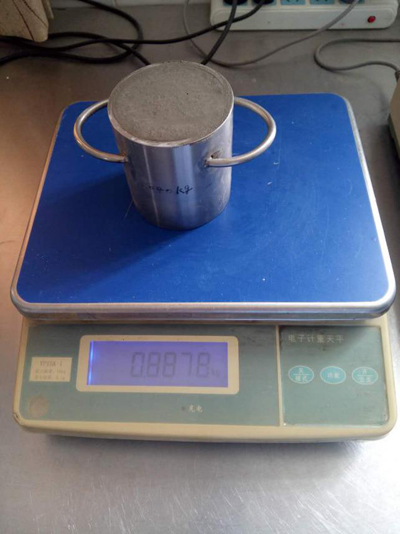

3、砂漿中含氣量  測(cè)砂漿的容重可看出含氣量的大小。含氣量越大的砂漿會(huì)比較松，振出來(lái)的擴(kuò)展度越大，反之，含氣量越小，漿料比較粘，擴(kuò)展度越小。含氣量在測(cè)砂漿坍落度中，卻體現(xiàn)的是相反的道理，含氣量大的砂漿，沒(méi)有流動(dòng)性，坍落度就小，反之，含氣量越小，坍落度越大。
