2016年2月接到客戶電話求助，近期使用上海麥斯特建工的早強型外加劑 ACE 8101生產的管片構件側表面氣泡變多，影響外觀，能否安排技術人員到現(xiàn)場協(xié)助解決。接到客戶問詢后第二天早麥斯特建工技術服務工程師就從上海趕至江蘇客戶處了解具體情況。

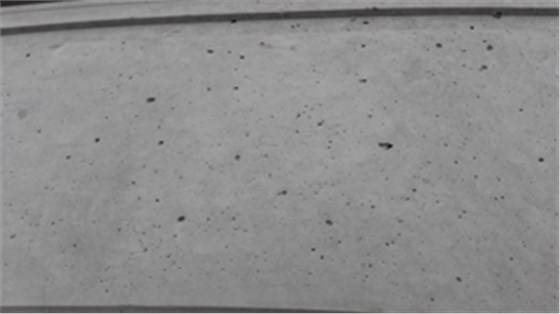

技術服務工程師第一時間趕到客戶現(xiàn)場后和客戶進行了技術溝通，隨后又在現(xiàn)場的生產施工進行了仔細的觀察。發(fā)現(xiàn)入冬以來由于環(huán)境溫度變低，客戶采用熱水拌制混凝土，而混凝土初始狀態(tài)：坍落度損失較快，振搗過程中，混凝土觸變性一般，出漿較慢。經抺面、靜置、蒸養(yǎng)后，折模觀察構件外觀：側表面氣泡多，大小直徑氣泡均存在，且分布均勻。

針對這些情況麥斯特建工技術服務工程師和客戶一起分析了原因：

1、 入冬后客戶采用熱水拌制混凝土，水溫較高，造成混凝土拌制過程中，局部溫度偏高、加快水與水泥的水化過程，混凝土坍落度損失變快；

2、 加入水中的外加劑，由于水溫較高，導致在混凝土拌制過程中減水反應速度變快，進一步造成混凝土坍落度損失變快；

3、 混凝土坍落度損失的變快，使混凝土在振搗過程中的流變性變差，氣泡排放速度變慢，使混凝土中氣泡無法及時排出而大量停留在構件的側表面。

然后針對這些原因制訂了早強外加劑避免現(xiàn)場施工氣泡解決方案

1、 調整外加劑配方，增加外加劑在熱水狀態(tài)下的適應性；

2、 適當降低熱水溫度，減少熱水在拌制過程中的負面影響；

3、 適當增加振搗時間。
